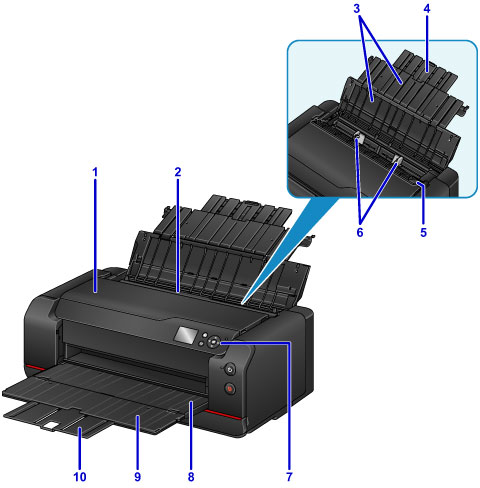

Vorderseite

(1) Obere Abdeckung

Öffnen, um das gestaute Papier im Inneren zu entfernen oder den Druckkopf zu ersetzen.

(2) oberer Einzug

Blätter desselben Papierformats und -typs können als Stapel eingelegt werden. Sie werden beim Druckvorgang automatisch einzeln eingezogen.

• Einlegen von Papier in den oberen Einzug

(3) Papierstütze

Öffnen, um in den oberen Einzug Papier einzulegen.

(4) Verlängerung der Papierstütze

Ausfahren, um Papier in den oberen Einzug einzulegen.

(5) Abdeckung für den Einzugsschacht

Die Abdeckung verhindert, dass Gegenstände in den Einzugsschacht gelangen.

Öffnen Sie diese, um die Papierführungen zu verschieben. Vor dem Drucken muss sie wieder geschlossen werden.

(6) Papierführungen

Stellen Sie die Papierführungen so ein, dass sie auf beiden Seiten eng am Papierstapel anliegen.

(7) Bedienfeld

Mithilfe des Bedienfelds können Sie die Einstellungen ändern und den Drucker bedienen.

• Bedienfeld

(8) Papierausgabefach

Hier wird das bedruckte Papier ausgegeben. Dieses muss vor dem Drucken geöffnet werden.

(9) Verlängerung des Ausgabefachs

Wird geöffnet, um das ausgegebene Papier abzustützen.

(10) Papierausgabestütze

Kann zum Abstützen des ausgegebenen Papiers herausgezogen werden.

(11) EIN (ON)-Anzeige

Blinkt beim Einschalten und leuchtet danach kontinuierlich.

(12) Taste EIN (ON)

Mit dieser Taste wird das Gerät ein- und ausgeschaltet.

• Ein- und Ausschalten des Druckers

(13) Taste Stopp (Stop)

Bricht einen laufenden Druckvorgang ab.

(14) Tintenzufuhrstopper

Falls der Tintenzufuhrstopper an der Unterseite des Druckers herausragt, erscheint eine Fehlermeldung, und der Drucker stoppt den Betrieb. Achten Sie auf den Tintenzufuhrstopper, und installieren Sie den Drucker auf einer flachen Oberfläche.

(15) Abdeckung für Tintenbehälter

Wird zum Austausch der Tintenbehälter geöffnet.

• Ersetzen von Tintenbehältern
